Станок натяжения арматуры СНА.300

Категория
ГИДРОСТАНЦИИ И ГИДРАВЛИЧЕСКИЕ АГРЕГАТЫ

Модель
Станок натяжения арматуры СНА.300

Станок натяжения арматуры СНА.300 предназначен для предварительного напряжения железобетонных конструкций, состоит из гидравлического домкрата и насосной станции.

Основные варианты исполнения

Варианты исполнения не заполненны или отсутствуют на нашем складе. Свяжитесь с нашим специалистом или оставьте заявку. Позвоните: +7 (843) 567-50-11 или оставьте заявку Оставить заявку

Технические данные

  • ХАРАКТЕРИСТИКИ
  • ПРИМЕНЕНИЕ
  • ДОКУМЕНТАЦИЯ

Станок натяжения арматуры СНА.300 предназначен для предварительного напряжения железобетонных конструкций, состоит из гидравлического домкрата и насосной станции. Разработан с учетом опыта использования подобных изделий иностранных фирм.

Гидравлический однопрядевый домкрат предназначены для предварительного напряжения арматурной проволоки, каната, а также стержневой рифленой арматуры.

Основные характеристики:

  • четырех шланговая конструкция;
  • усилие до 300 кН,
  • диаметр стержней до 18 мм,
  • рабочий ход поршня до 200 мм.

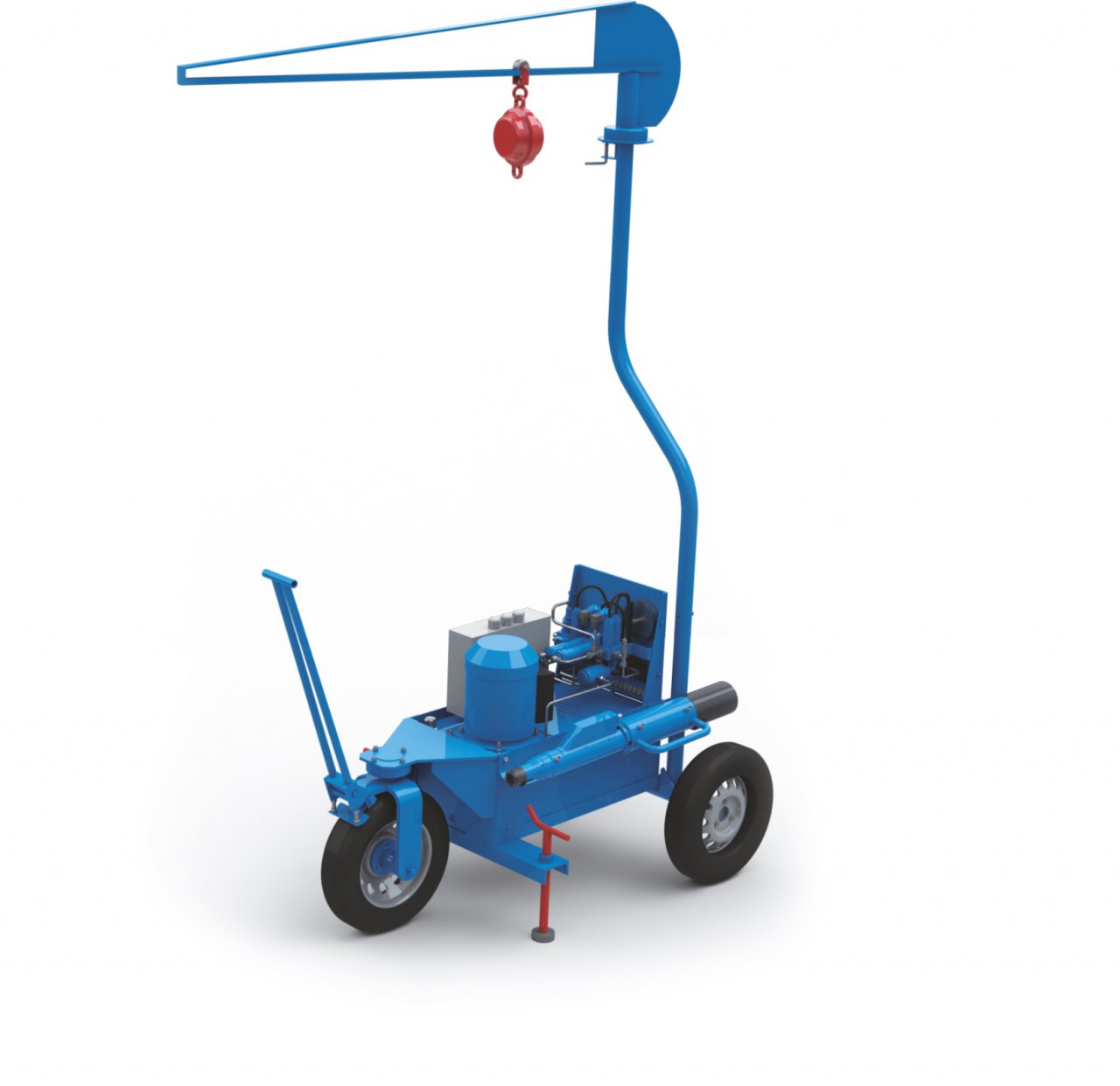

Насосная станция используется для привода гидравлического домкрата. Оборудована электродвигателем трёхфазного тока, и размещена на мобильной тележке для удобства перемещения, комплектуется пружинным балансиром для крепления гидравлического домкрата.

Управление рабочими механизмами осуществляется электрическим способом, кнопки расположены на домкрате, и ручным клапаном, который отвечает за усилие натяжения арматуры, расположен на самой насосной станции.
Насосная станция состоит из насоса высокого давления, электродвигателя, распределительного блока, манометра, гидравлических муфт и соединительного кабеля.

Характеристики насосной станции:

  • Мощность двигателя 5,5 кВт.
  • Максимальное давление 500 бар.
  • Расход 8 л/мин.
  • Емкость бака 100 л.
  • Рукава, соединяющие станцию и домкрат 5 м.

Анкерные зажимы, (цанги)
Для решения задачи быстрой и надежной анкеровки проволоки, арматурных канатов и рифленой прутковой арматуры могут применяться анкерные зажимы. Они состоят всего из двух элементов — корпуса (анкерный зажим) и клина (зажимной клин).

Преимущества использования анкерных зажимов:

  • простота эксплуатации
  • быстрая установка и снятие
  • высокий ресурс работы
  • простота технического обслуживания
