Гидрораспределитель серии 1РМ 323

Категория
ГИДРОРАСПРЕДЕЛИТЕЛИ

Модель
Гидрораспределитель серии 1РМ 323

Гидрораспределители золотниковые предназначены для изменения направления или пуска и остановки рабочей жидкости в гидравлической системе.

Основные варианты исполнения Шифратор изделий

1РМ.323.ФВ.64

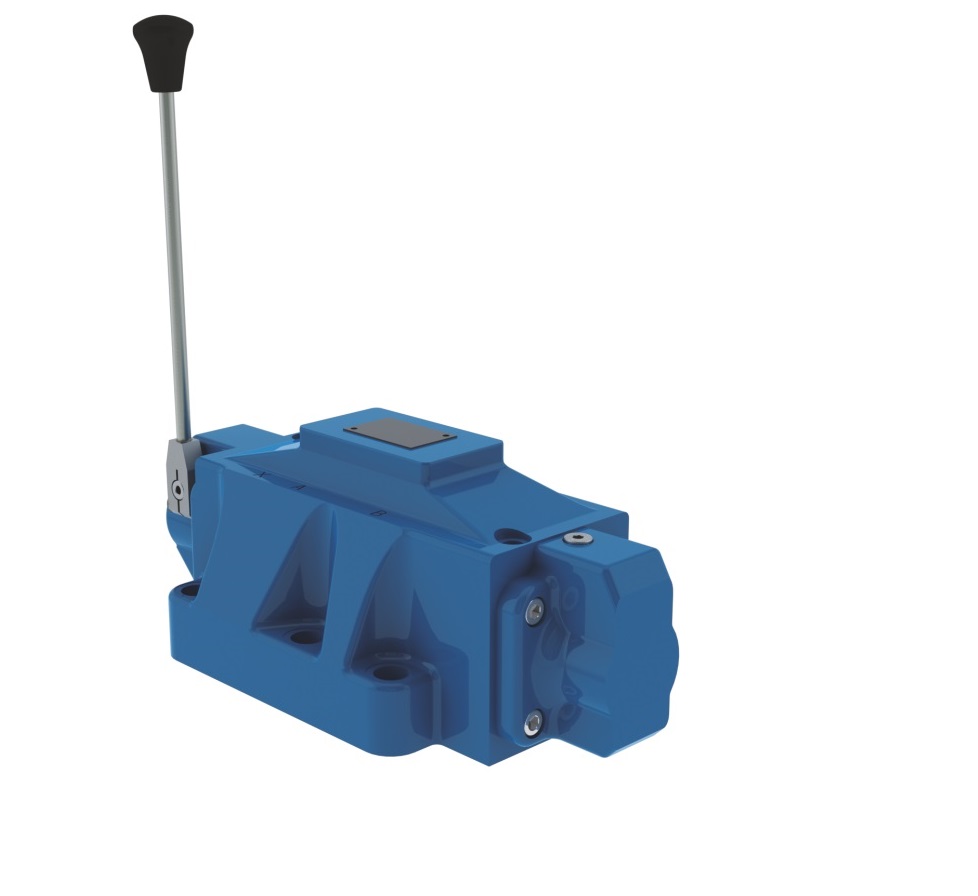

Гидрораспределитель с рукояткой сфиксацией
по запросу
по запросу
Добавить товар Уменьшить товар
1РМ.323.В.64
по запросу
по запросу
Добавить товар Уменьшить товар
1РМ.323.Е64.01G24C1
по запросу
по запросу
Добавить товар Уменьшить товар
1РМ.323.025
по запросу
по запросу
Добавить товар Уменьшить товар



ПРИМЕЧАНИЕ:

При отсутсвии наличия необходимого варианта исполнения на региональном складе, обратитесь к официальному дилеру ближайшего к вам региона. Для этого выбирайте регион сверху сайта. Либо оставьте заявку с помощью звонка по телефону указанному на данном сайте или нажав кнопку Оставить заявку.

Технические данные

  • ХАРАКТЕРИСТИКИ
  • ПРИМЕНЕНИЕ
  • ДОКУМЕНТАЦИЯ

Назначение:
Гидрораспределители золотниковые предназначены для изменения направления или пуска и остановки рабочей жидкости в гидравлической системе.

Применение:
Гидрораспределитель 1РМ 323 применяется в мобильных установках капитального ремонта скважин для включения - выключения ротора бурения.

Сегодня гидрораспределителем 1РМ 323 комплектуются мобильные установки капитального ремонта скважин производства Елабужского автомобильного завода, Ишимбайского машиностроительного завода и Кунгурского машиностроительного завода.

 Технические характеристики:

Показатель
1РМ.323.В.64
1РМ.323.ФВ.64
Условный проход, мм
32
32
Расход рабочей жидкости, л/мин
  • номинальный
  • максимальный

500
660

500
660
Давление на входе, МПа (кгс/см2):
  • номинальное
  • максимальное

32 (320)
35 (350)

32 (320)
35 (350)
Максимальное давление на выходе (сливе), МПа (кгс/см2)
32 (320)
32 (320)
Максимальное давление в дренажной полости, МПа (кгс/см2)
0.05 (0.5)
0.05 (0.5)
Внутренняя герметичность (максимальные внутренние утечки по каждой линии при давлении 35 МПа и вязкости масла 30+5 сСт), см3/мин, не более
700
700
Силы управления, Н (кгс), не более
70 (7.0)
70 (7.0)
Ход золотника в каждую сторону, мм
18
18
Зависимость перепада давлений (потери  давлений) от расхода, Δ Р=f(Q)
См. руководство по эксплуатации
См. руководство по эксплуатации
Масса, кг, ±5%
34,3
34,3
