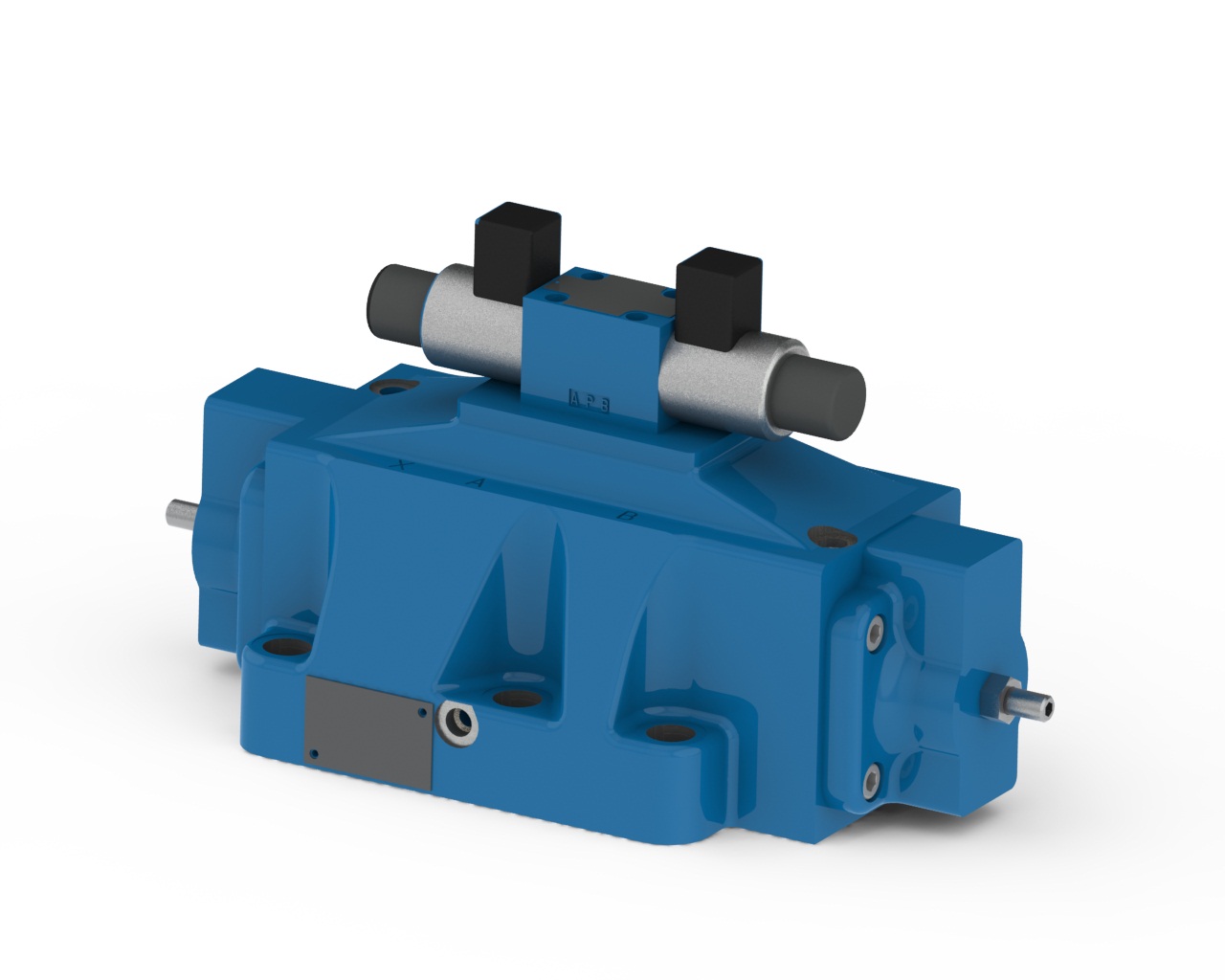

Гидрораспределитель 1РМ.323.200 с электрогидроуправлением

Категория
ГИДРОРАСПРЕДЕЛИТЕЛИ

Модель
Гидрораспределитель 1РМ.323.200 с электрогидроуправлением

Основные варианты исполнения

Варианты исполнения не заполненны или отсутствуют на нашем складе. Свяжитесь с нашим специалистом или оставьте заявку. Позвоните: +7 (843) 567-50-11 или оставьте заявку Оставить заявку

Технические данные

  • ХАРАКТЕРИСТИКИ
  • ПРИМЕНЕНИЕ
  • ДОКУМЕНТАЦИЯ

Назначение:

Гидрораспределители золотниковые серии 1РМ.323.200 предназначены для изменения направления движения или пуска и останова рабочей жидкости в гидравлических системах машин и механизмов.

Особенности конструкции:

Корпус блока выполнен из высокопрочного чугуна. В корпусе гидрораспределителя (собственная отливка) установлен золотник обеспечивающий условные схемы распределения потоков. Гидрораспределитель перенаправляет потоки рабочей жидкости, в зависимости от подачи напряжения на один из электромагнитов, в соотв. со схемой распределения потока жидкости.

Значения основных технических параметров при номинальных режимах работы гидрораспределителя 1РМ.323.200 с электрогидроуправлением приведены в таблице 1.

    Таблица 1

Условный проход, мм

32

 Давление на входе, МПа (кгс/см2 )

    - номинальное

    - максимальное

    - минимальное



32(320)

35(350)

0

Максимальное давление на выходе (сливе),

МПа (кгс/см2)



32(320)

Максимальное давление в дренажной полости,

МПа, (кгс/см2)



0,05(0,5)

Расход рабочей жидкости, л/мин

    - номинальный

    - максимальный

500

600

Внутренняя герметичность (максимальные внутренние утечки по каждой линии при давлении 35 МПа и вязкости масла 30+5 сСт) см3/мин, не более



700

Ход управления, мм, не менее

18

Масса, кг

34,3
