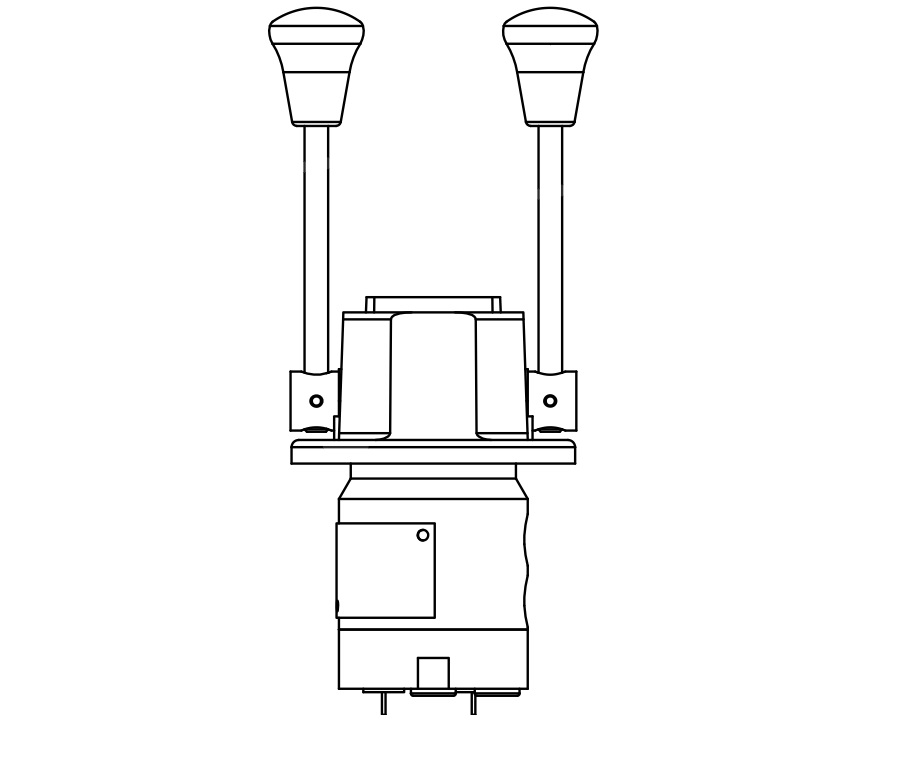

Блоки гидроуправления с двумя рукоятками серии 221BHM

Категория
БЛОКИ ГИДРОУПРАВЛЕНИЯ

Модель
Блоки гидроуправления с двумя рукоятками серии 221BHM

Дистанционное управление регулируемыми насосами, гидромоторами, золотниками распределителей и другими гидроаппаратами.

Основные варианты исполнения Шифратор изделий

221BHM
Базовое исполнение, без фиксации
по запросу
1 шт. в наличии
по запросу
1 шт. в наличии
Добавить товар Уменьшить товар
221BHM-01
Фиксация в трех положениях
по запросу
1 шт. в наличии
по запросу
1 шт. в наличии
Добавить товар Уменьшить товар
221BHM-03
Фиксация в трех положениях, с укороченной рукояткой
по запросу
1 шт. в наличии
по запросу
1 шт. в наличии
Добавить товар Уменьшить товар



ПРИМЕЧАНИЕ:

При отсутсвии наличия необходимого варианта исполнения на региональном складе, обратитесь к официальному дилеру ближайшего к вам региона. Для этого выбирайте регион сверху сайта. Либо оставьте заявку с помощью звонка по телефону указанному на данном сайте или нажав кнопку Оставить заявку.

Технические данные

  • ХАРАКТЕРИСТИКИ
  • ПРИМЕНЕНИЕ
  • ДОКУМЕНТАЦИЯ 5

Назначение:

Дистанционное управление регулируемыми насосами, гидромоторами, золотниками распределителей и другими гидроаппаратами.

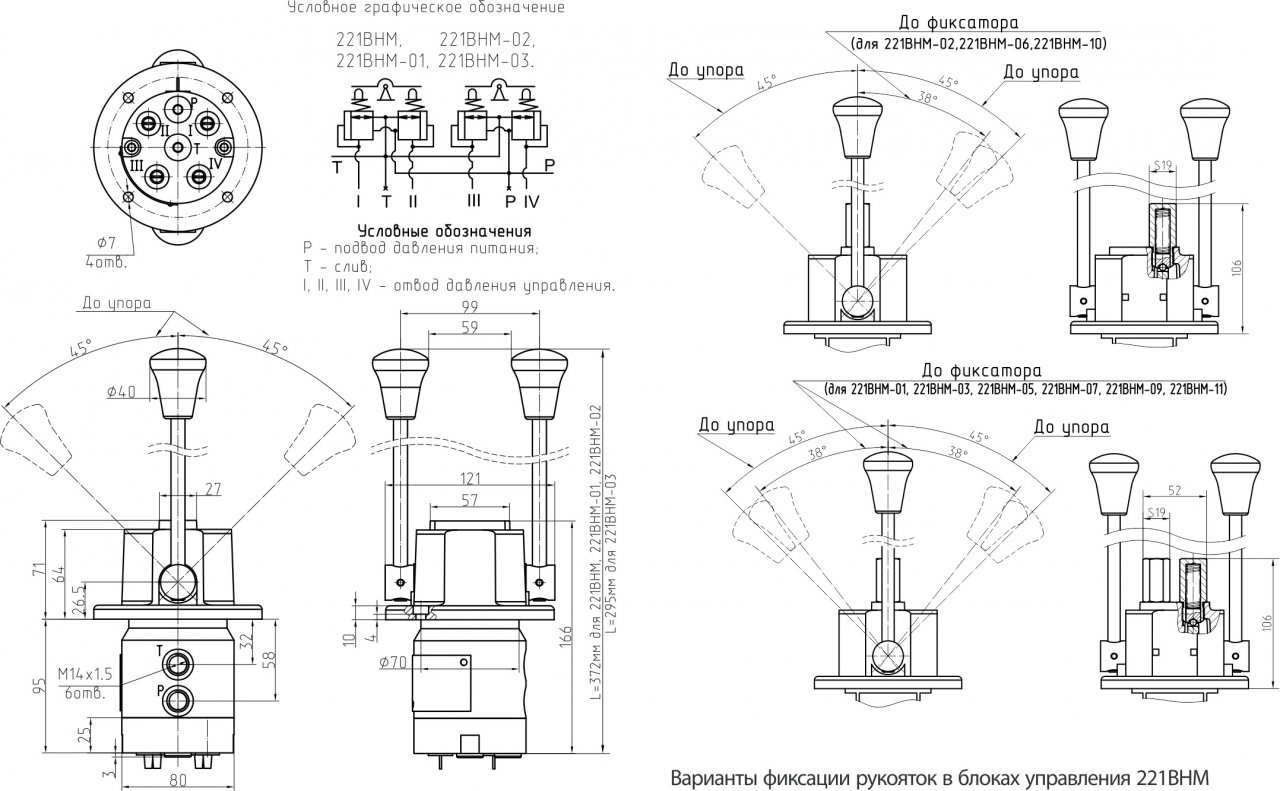

Особенности конструкции:

В блоке 221ВНМ применены новые принципы распределения жидкости и регулирования давления и потока, в сравнении с блокомуправления 101BH. Корпус имеет кольцевые каналы подвода и слива постоянного сечения по длине распределения двухпарных отверстий золотника. Два парных отверстия золотника предназначены для обеспечения жесткости перемычки междуканалами подвода и слива.

Корпус блока из высокопрочного чугуна является одновременно направляющей для золотников. Применен более простой ижесткий золотник с увеличенной длиной направляющей, что благоприятно для срока службы и центрирования золотника. Этопозволило достичь стабильной работы блока управления с давлением на входе до 100 кгс/см2.

Блок 221ВНМ обеспечивает более точное управление механизмами благодаря увеличенной точности пропорциональногорегулирования выходного сигнала (давления, потока) – ±0,5% вместо ±2,5% у блоков 101BH.

Блок типа 221ВНМ унифицирован по присоединительным размерам с блоком 101BH, но имеет меньшее в 1,5 раза сопротивление рабочих отводов в слив за счет увеличения сечения отводящих каналов и проходных сечений в золотнике, чтопозволяет расширить области применения блока управления.

Имеется возможность устанавливать блоки типа 221ВНМ на плиту, стыковать к блоку плиты с различно расположеннымирабочими каналами, а также блоки клапанов «ИЛИ» с различной логикой и возможность применять блок без плиты или сустановкой на плиту собственного изготовления.

Технические характеристики:

Параметр

221ВНМ

Давление на входе, МПа

  • номинальное
  • максимальное



3
10

Давление на выходе, МПа

  • минимальное,
  • максимальное



0,5±0,15
2,5±0,2

Максимальное давление на сливе, Мпа

0,3

Гистерезис, МПа не более

0,01

Внутренняя герметичность (утечки при номинальном давлении), см3/мин, не более:

  • из рабочего отвода (по каждому золотнику)
  • из каждого дополнительного отвода У, У1, У2



20
20

Усилие на конце рукоятки, Н (кгс)

  • вариант без фиксации рукоятки, ±10%
  • вариант с фиксацией рукоятки, ±10%



13
20

Масса, кг

221ВНМ, 221ВНМ-01, 221ВНМ-02, 221ВНМ-03

221ВНМ-04, 221ВНМ-05, 221ВНМ-06, 221ВНМ-07 221ВНМ-08, 221ВНМ-09, 221ВНМ-10, 221ВНМ-11



3,5

4,2
