403 серия. Регулируемые гидромоторы
- Категория
- ГИДРОМОТОРЫ
- Модель
- 403 серия. Регулируемые гидромоторы

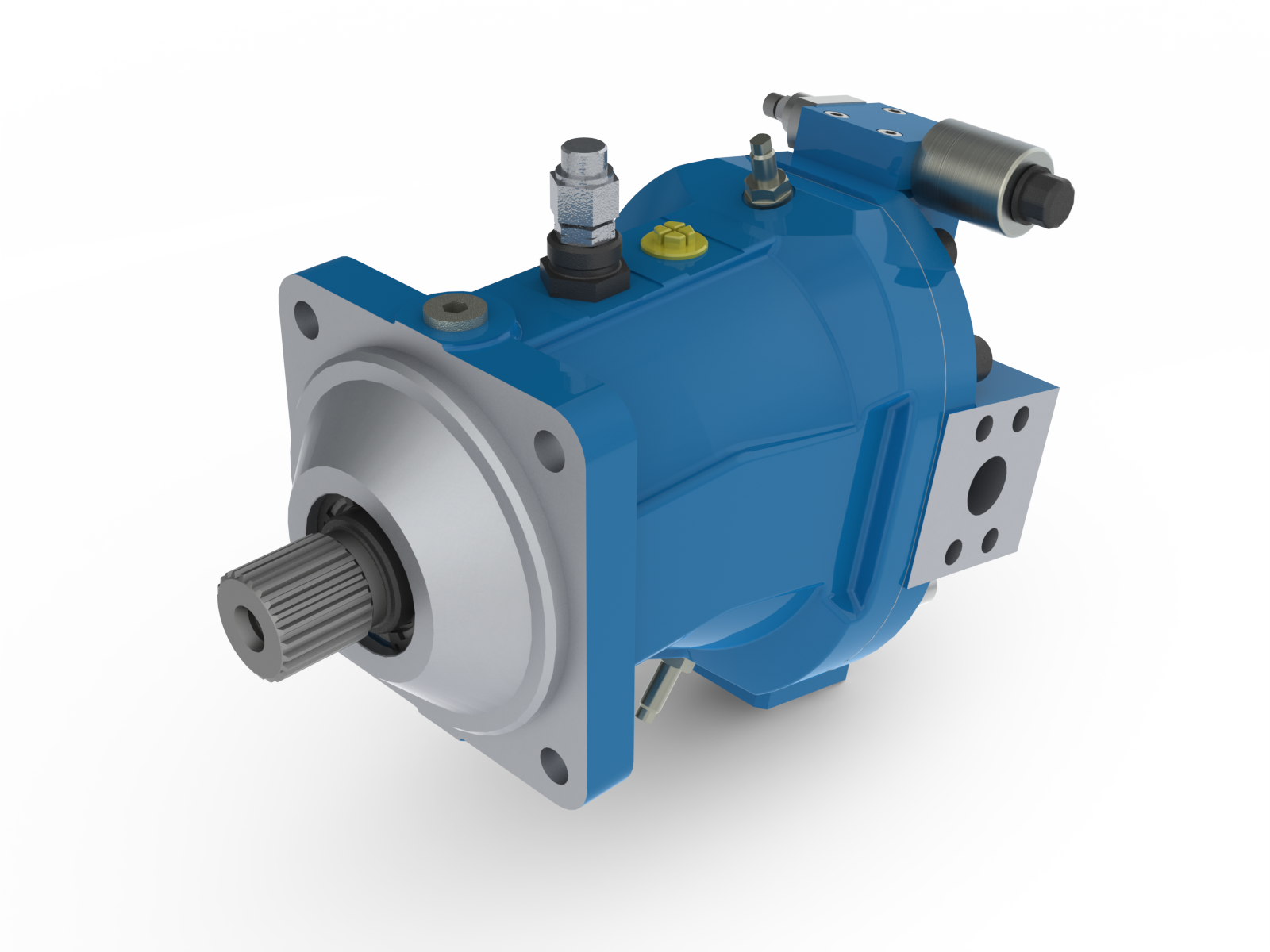

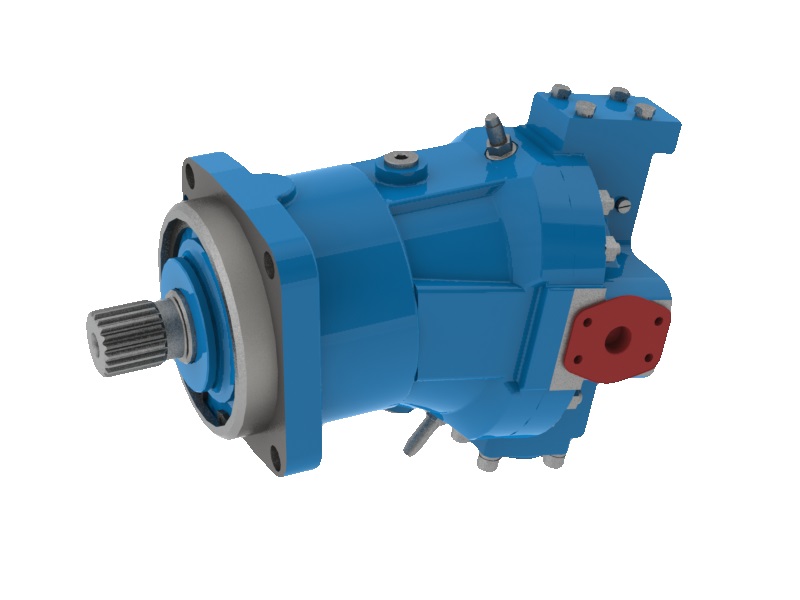

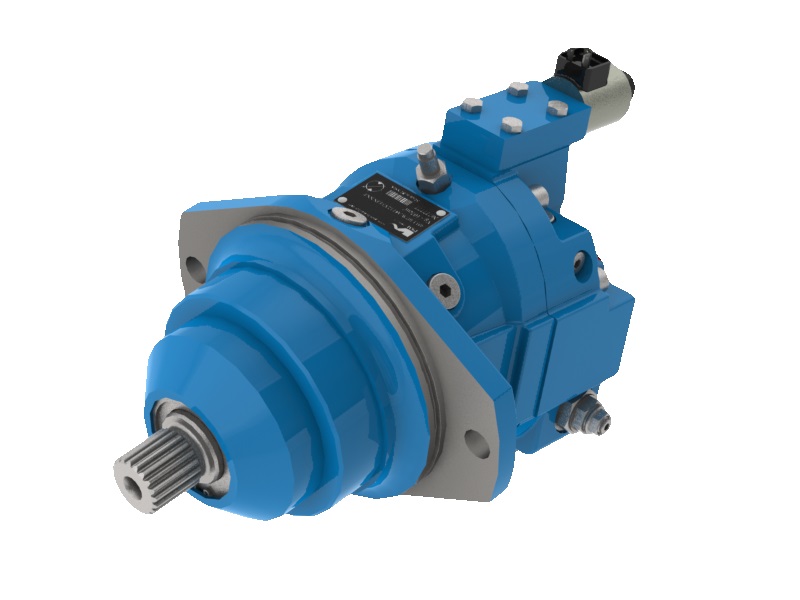

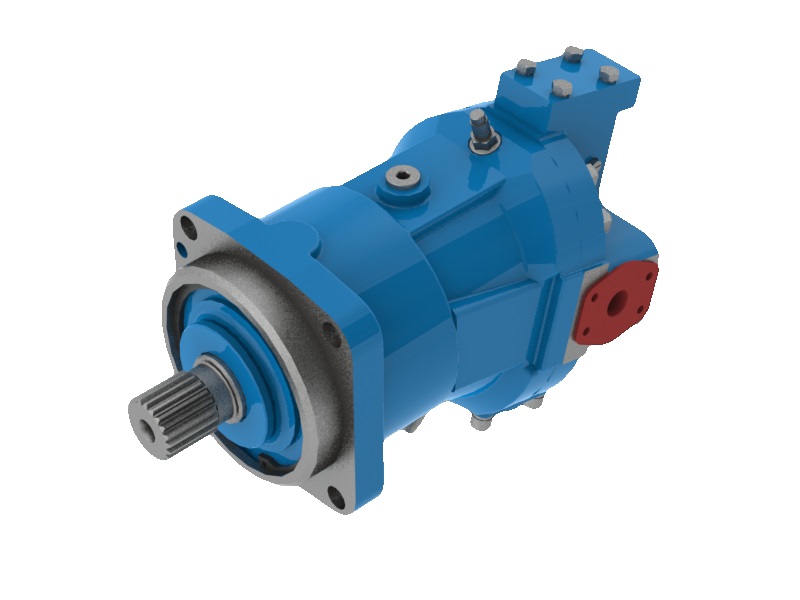

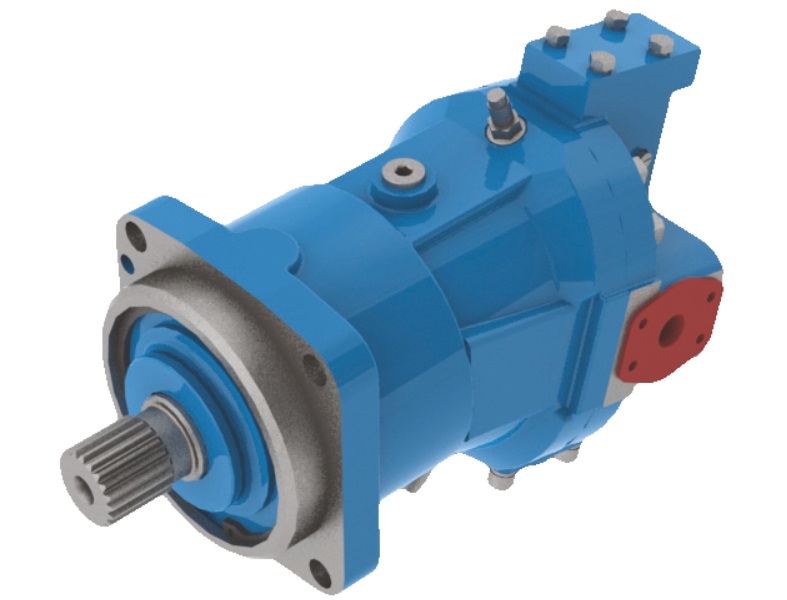

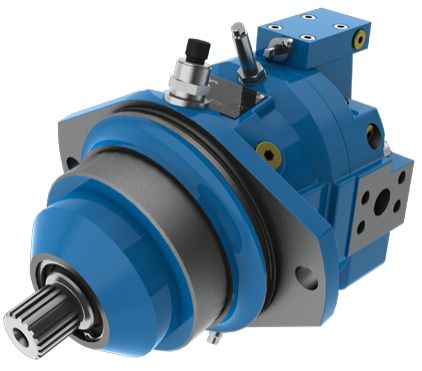

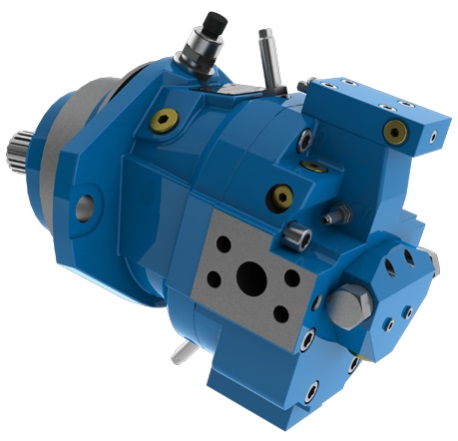

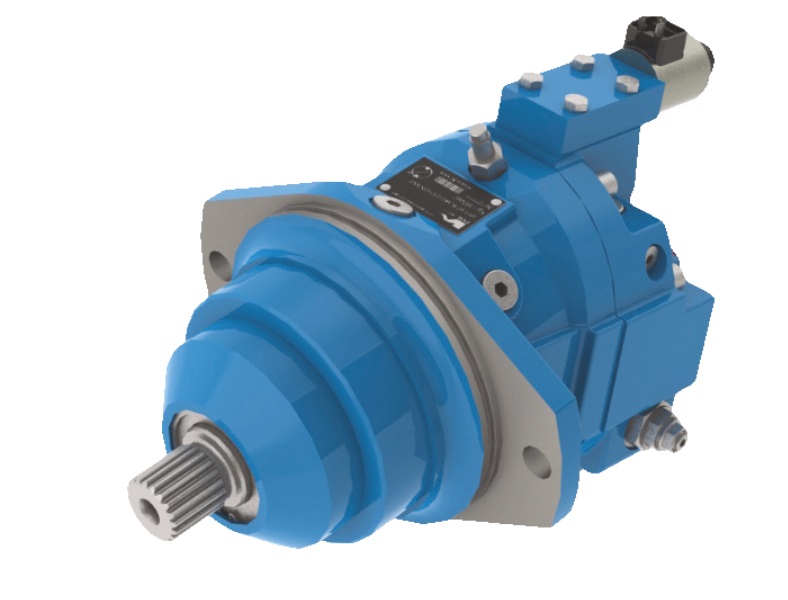

Регулируемые гидромоторы с наклонным блоком
Основные варианты исполнения Шифратор изделий
| 403.0.160.W.A6.F60.V3.HA1T1
Шлицевой вал 45xh8x2x9g ГОСТ 6033-80; расположение рабочих каналов противоположное по бокам и 2 резьбовых на торце; автоматическое регулирование от рабочего давления, с уменьшенным диапазоном регулирования; дополнительное гидроуправление
|
по запросу |
по запросу
|
| 403.0.160.W.A4.F20.V3.HA1
Шлицевой вал W45x2x30x21x9g DIN 5480; противоположное расположение рабочих каналов; с ограничением Vmin и Vmax; автоматическое регулирование от рабочего давления, с уменьшенным диапазоном регулирования
|
по запросу |
по запросу
|
| 403.0.107.W.А6.F12.V3.E2N
Шлицевой вал 45xh8x2x9g ГОСТ 6033-80; расположение рабочих каналов на торце SAE; встроенные обратно-предохранительные клапаны; с ограничением Vmin и Vmax; электроуправление 2-х позиционное, 24В
|
по запросу |
по запросу
|
| 403.0.107.W.A6.F12.V1.E6N.
Шлицевой вал 45xh8x2x9g ГОСТ 6033-80; расположение рабочих каналов на торце SAE; встроенные обратно-предохранительные клапаны; с ограничением Vmin; электроуправление 2-х позиционное негативное, 24В(упрощенное)
|
по запросу |
по запросу
|
| 403.0.160.W.A4.F23.V3.E4N
|
367 218 ₽
в производстве |
367 218 ₽
в производстве |
| 403.0.160.W.A9.F13.V3.E4N
V-MIN45V-MAX160
|
367 218 ₽
в производстве |
367 218 ₽
в производстве |
| 403.0.107.W.A4.F12.V1.HA1
+ ГКП.0.25 (V-min80 V-max107)
|
по запросу |
по запросу
|
ПРИМЕЧАНИЕ:
При отсутсвии наличия необходимого варианта исполнения на региональном складе, обратитесь к официальному дилеру ближайшего к вам региона. Для этого выбирайте регион сверху сайта. Либо оставьте заявку с помощью звонка по телефону указанному на данном сайте или нажав кнопку Оставить заявку.
Технические данные
- ХАРАКТЕРИСТИКИ
- ПРИМЕНЕНИЕ
- ДОКУМЕНТАЦИЯ
Назначение:
- Гидромоторы преобразуют гидравлическую энергию потока рабочей жидкости в механическую энергию вращения вала.
- Гидромоторы предназначены для работы в открытых и закрытых гидросхемах стационарных и мобильных установок.
- Повышенный ресурс при работе на высоких давлениях.
Максимальное рабочее давление:
- непрерывное - 400 бар
- пиковое - 450 бар
Конструкция:
- аксиально-поршневые гидромоторы с наклонным блоком, с коническими поршнями
- угол наклона блока цилиндров 25º - 28º
- биметаллический стальной блок
Виды регуляторов:
- пропорциональный
- регулятор постоянного давления
- регулятор давления по гиперболе
- функционирующие только от внешнего воздействия
Виды управления:
- гидравлическое прямое
- гидравлическое пропорциональное
- механическое
- электроуправление пропорциональное
- электроуправление дискретное
Опции:
- датчик частоты вращения вала
- блок промывки (прополаскивания)
- предохранительные клапана
Технические характеристики:
|
Типоразмер
|
107
|
160
|
250
|
|
Рабочий объем, см3
|
107
|
160
|
250
|
|
Частота вращения, об/мин
- номинальная
- максимальная при Vg = max
- максимальная при Vg ≤ Vgx
|
1200
3550
5600
|
1200
3100
4900
|
960
2700
3600
|
|
Объем Vgx, см3
|
68
|
101
|
188
|
| Максимальная частота вращения при Vg = 0, об/мин |
6300
|
5500
|
3600
|
|
Расход при nmax, л/мин
|
380
|
496
|
675
|
|
Мощность, кВт
при ∆p = 250 бар
при ∆p = 350 бар
при ∆p = 400 бар
при ∆p = 450 бар
|
158,3
221,6
253,2
284,9
|
202,6
283,6
324,1
364,6
|
275,7
386,0
441,1
396,2
|
|
Крутящий момент, Нм
при ∆p = 250 бар
при ∆p = 350 бар
при ∆p = 400 бар
при ∆p = 450 бар
|
425,7
596,0
681,2
766,3
|
624,0
873,6
998,4
1123,2
|
975,0
1365,0
1560,0
1755,0
|
|
Масса, кг
|
45
|
64
|
100
|
| Продукция | Рабочий объем | Давление | Примечание |
| 403.0 серия |
107 см3/об
160 см3/об
250 см3/об
|
45 МПа | |
| 403.1 серия | картриджное исполнение |
