Дроссели 62900А

Категория
ГИДРОКЛАПАННАЯ АППАРАТУРА

Модель

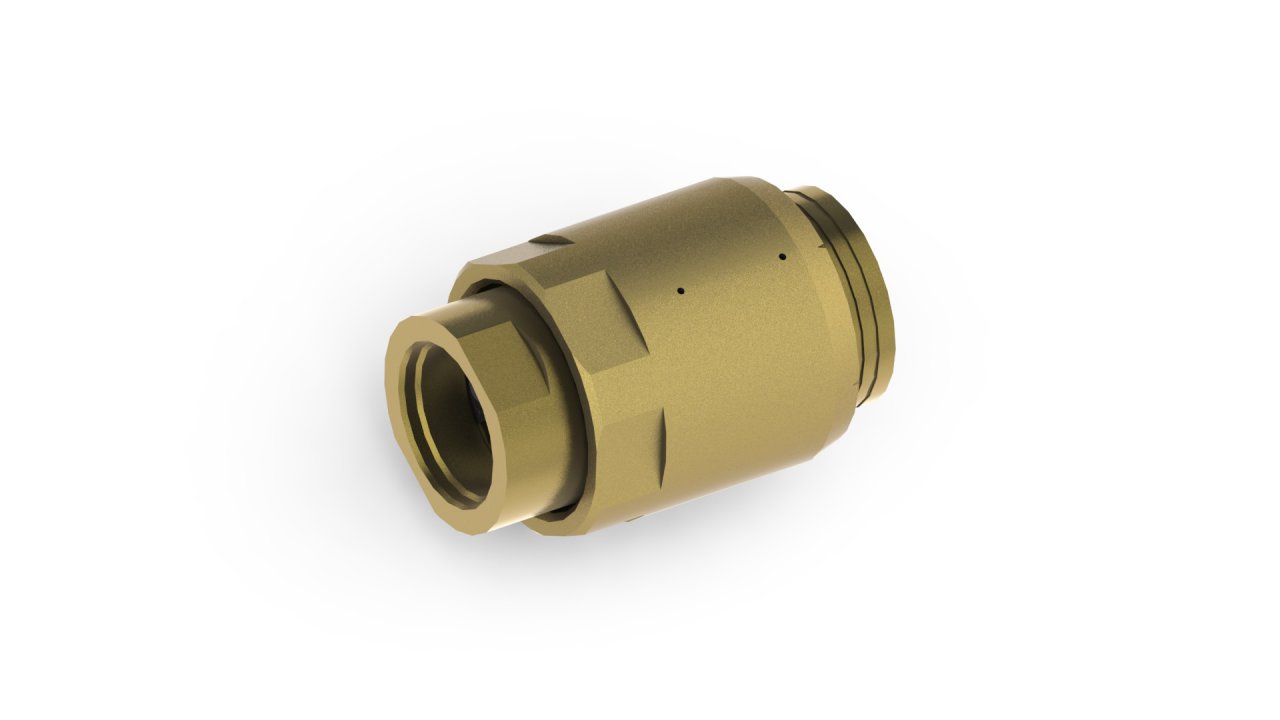

Дроссели 62900А

Дроссель с обратным гидроклапаном предназначен для ограничения потока рабочей жидкости в одном направлении и свободного пропускания потока в обратном направлении в гидросистемах.

Основные варианты исполнения Шифратор изделий

62900А
6 864 ₽
1 шт. в наличии
Добавить товар Уменьшить товар



ПРИМЕЧАНИЕ:

При отсутсвии наличия необходимого варианта исполнения на региональном складе, обратитесь к официальному дилеру ближайшего к вам региона. Для этого выбирайте регион сверху сайта. Либо оставьте заявку с помощью звонка по телефону указанному на данном сайте или нажав кнопку Оставить заявку.

Технические данные

  • ХАРАКТЕРИСТИКИ
  • ПРИМЕНЕНИЕ
  • ДОКУМЕНТАЦИЯ

Назначение:

Дроссель с обратным гидроклапаном предназначен для ограничения потока рабочей жидкости в одном направлении и свободного пропускания потока в обратном направлении в гидросистемах.

Дроссель изготавливается по ТУ 4144-014-00239882-2007.

Особенности конструкции:

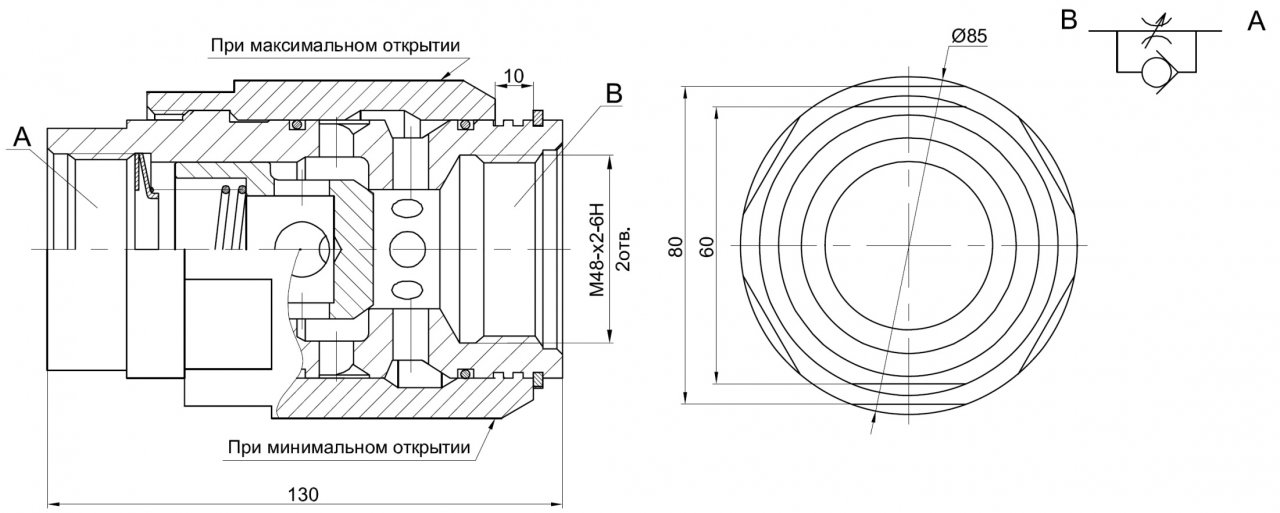

При направлении потока от А к В рабочая жидкость проходит через дроссель, а при направлении от В к А — через обратный гидроклапан. Поток регулируется изменением рабочего сечения окон дросселя при вращении поворотного корпуса. При подсоединении дросселя применять кольца 046-050-25-2-3 ГОСТ 18829-73 и штуцеры с присоединительными размерами по ГОСТ 9833-73.

Технические характеристики:

Наименование показателей

Значение

Условный проход, мм

32

Давление на входе, МПа (кгс/см2):

  • номинальное
  • максимальное
  • минимальное



32 (320)
40 (400)
0,4 (4)

Давление открывания обратного клапана, МПа (кгс/см2),  не более

0,05 (0,5)

Расход рабочей жидкости, л/мин:

  • номинальный
  • максимальный
  • минимальный



250
320
9

Внутренняя герметичность (максимальные внутренние утечки) при закрытом дросселе и при номинальном давлении, л/мин, не более

8,5

Номинальный перепад давления на обратном клапане при закрытом дросселе, МПа (кгс/см2), не более

0,15 (1,5)

Сопротивление дросселя  при полном его открытии и номинальном расходе, МПа (кгс/см2), не более

0,35 (3,5)

Масса, кг

3,8

Температура окружающей среды рабочая, ºС

от минус 60 до плюс 50
