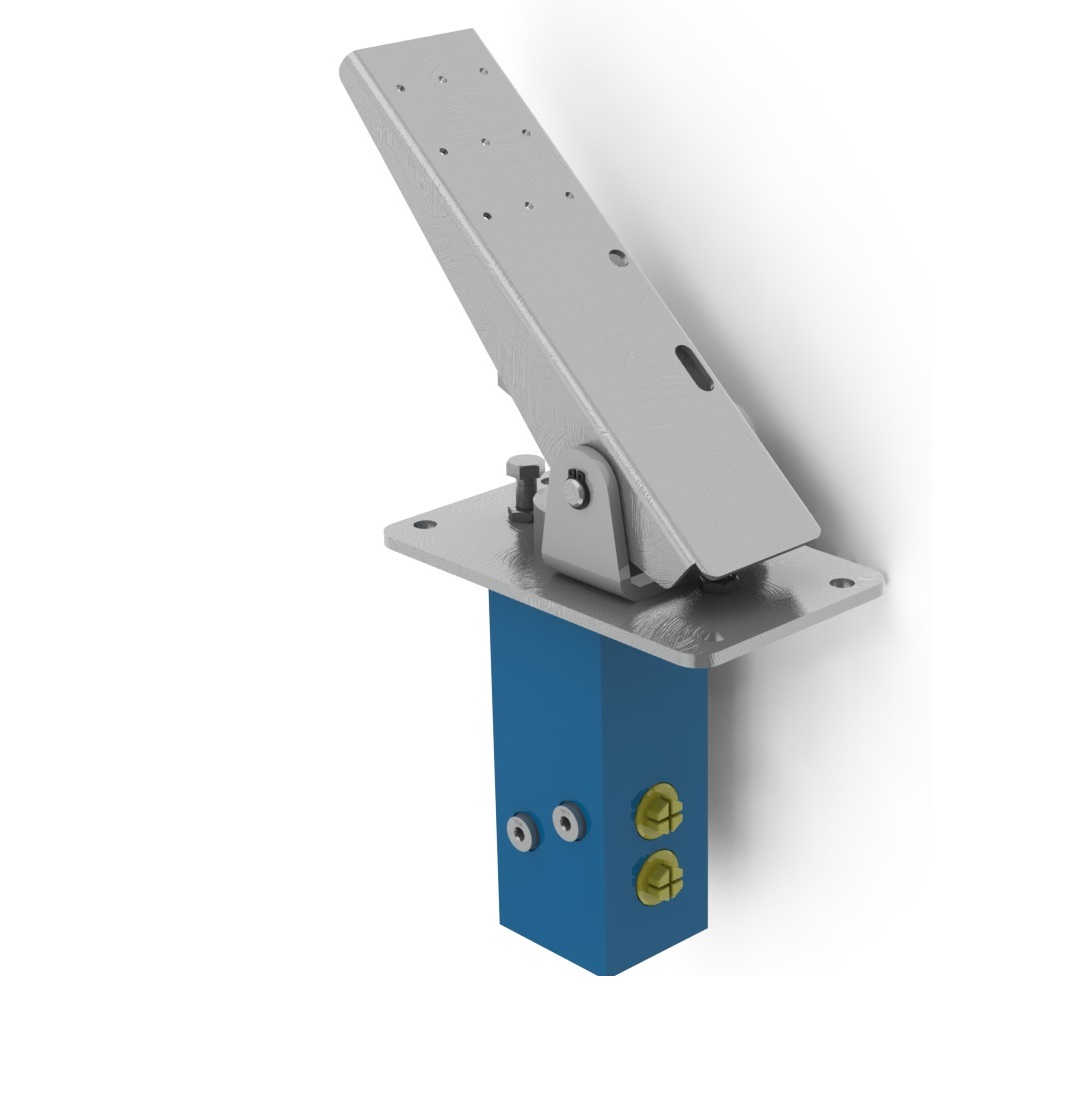

Клапан КТР.12

Категория
БЛОКИ ГИДРОУПРАВЛЕНИЯ

Модель
Клапан КТР.12

Клапан тормозной редукционный 3-х линейный предназначен для управления приводом тормозной системы в строительно-дорожной, лесной и сельскохозяйственной техники.

Основные варианты исполнения

Варианты исполнения не заполненны или отсутствуют на нашем складе. Свяжитесь с нашим специалистом или оставьте заявку. Позвоните: +7 (843) 275-83-40 или оставьте заявку Оставить заявку

Технические данные

  • ХАРАКТЕРИСТИКИ
  • ПРИМЕНЕНИЕ
  • ДОКУМЕНТАЦИЯ

Назначение:

Клапан тормозной редукционный 3-х линейный предназначен для управления приводом тормозной системы в строительно-дорожной, лесной и сельскохозяйственной техники, коммунальной техники, подъемно-транспортных средств и другой спецтехники.

Конструкция:

  • с одной педалью;
  • без педали;
  • с регулировочным винтом.

Функции:

Шесть диапазонов редукционного давления:

  • 0 – 4 МПа;
  • 0 – 6 МПа;
  • 0 – 8 МПа;
  • 0 – 10 МПа;
  • 0 – 12 МПа;
  • 0 – 16 МПа.

Технические характеристики:

Параметр

Значение

Давление на входе, МПа

 максимальное



20

Давление на выходе (редуцированное), изменяемое пропорционально углу наклона педали МПа

  • минимальное
  • максимальное



0
6±0,2

Максимальное давление на сливе, МПа

0,3

Расход рабочей жидкости, л/мин.

максимальный



70
