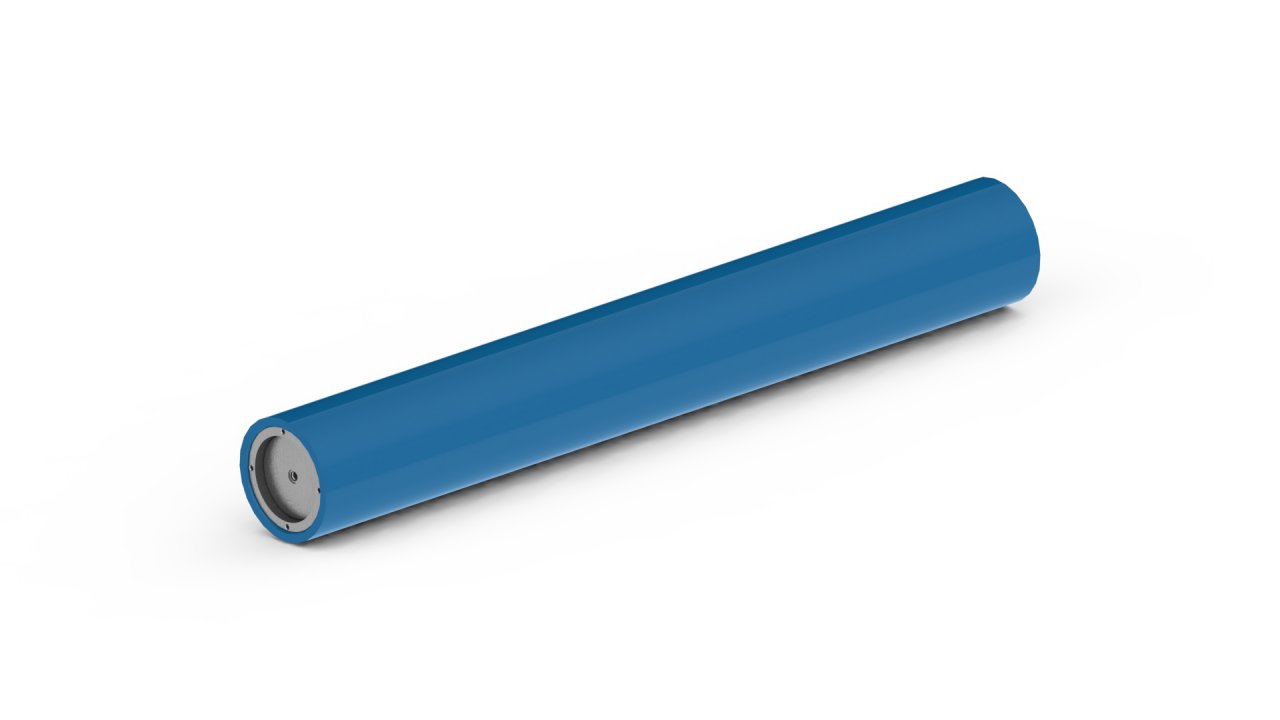

Поршневые пневмогидроаккумуляторы

Категория
ПНЕВМО-ГИДРОАККУМУЛЯТОРЫ

Модель
Поршневые пневмогидроаккумуляторы

Предназначены для накопления и отдачи энергии рабочей жидкости посредством сжатия газа.

Основные варианты исполнения

Варианты исполнения не заполненны или отсутствуют на нашем складе. Свяжитесь с нашим специалистом или оставьте заявку. Позвоните: +7 (843) 567-50-11 или оставьте заявку Оставить заявку

Технические данные

  • ХАРАКТЕРИСТИКИ
  • ПРИМЕНЕНИЕ
  • ДОКУМЕНТАЦИЯ

Назначение:
Предназначены для накопления и отдачи энергии рабочей жидкости посредством сжатия газа. Рабоча жидкость (масло гидравлическое) и газ (азот технический) разделены поршнем, размещенным в высокопрочной гильзе.

Применение:
Применяются в гидравлических системах нефтедобывающего, горно-шахтного оборудования, прессов, прокатных станов, в сельскохозяйственных машинах и на транспорте.

Пневмогидроаккумуляторы изготавливаются по инновационной Европейской технологии по ТУ 366520-003-69030084-2014 в соответствии с Техническим регламентом Таможенного Союза ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением".

Типоразмерный ряд:

Номинальная вместимость, л (дм3)

Номинальное давление, кгс/см2 (МПа)

Номинальный внутренний диаметр, мм

Длина, не более, мм

50

190 (19)

200

1800

6,3

250 (25)

100

950

10

250 (25)

100

1450

16

250 (25)

200

750

20

250 (25)

200

900

25

250 (25)

200

1050

32

250 (25)

200

1250

40

250 (25)

200

1500

50

250 (25)

200

1850

6,3

320 (32)

100

950

10

320 (32)

100

1450

16

320 (32)

200

750

20

320 (32)

200

900

25

320 (32)

200

1050

32

320 (32)

200

1250

40

320 (32)

200

1500

50

320 (32)

200

1850

Примечания:

  1. Присоединительные размеры жидкостной полости выполняются по согласованию с заказчиком (трубные резьбы 1˝, 1½˝, метрические резьбы М27х2, М42х2 и другие). Стандартное исполнение резьбы под азотный клапан G 3/8˝.
  2. На пневмогидроаккумуляторы вместимостью 6,3 и 10 л с наружным диаметром менее 150 мм требования Ростехнадзора не распространяются. Уведомление Ростехнадзора для регистрации пневмогидроакумулятора требуется при произведении номинальной вместимости (м3) на номинальное давление (МПа) равном 1,0 и более.
  3. Толщина стенки пневмогидроаккумуляторов с внутренним диаметром 100 мм не более 12,5 мм, при внутреннем диаметре 200 мм - не более 30 мм.
