416LS серия. Регулируемые насосы

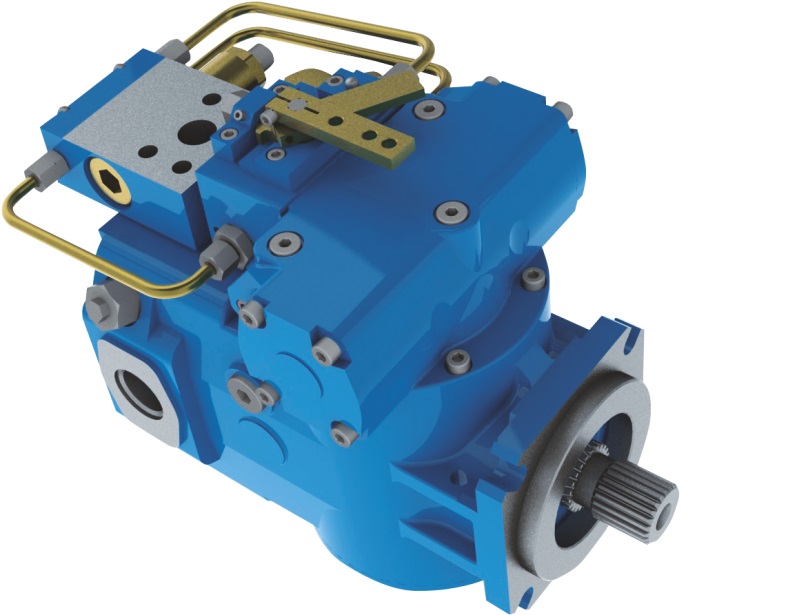

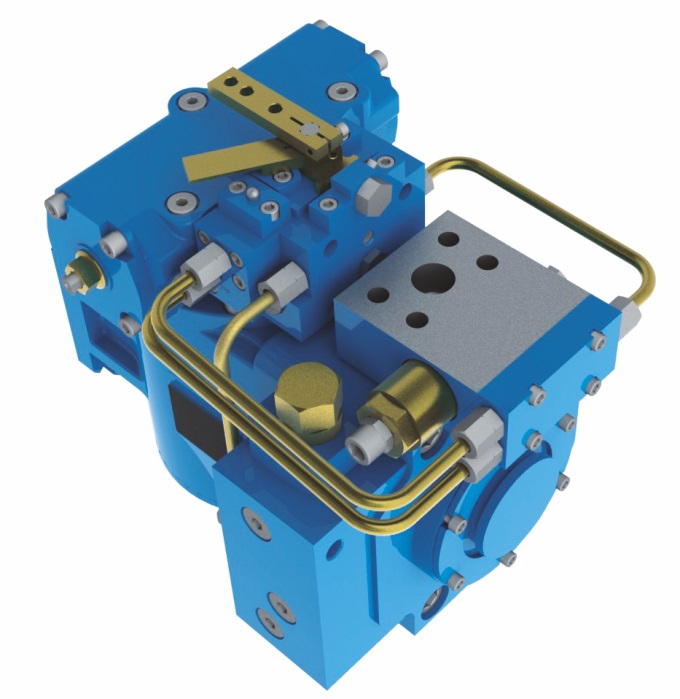

Регулируемые гидронасосы с наклонной шайбой и функцией частоты вращения

Основные варианты исполнения

Варианты исполнения не заполненны или отсутствуют на нашем складе. Свяжитесь с нашим специалистом или оставьте заявку. Позвоните: +7 (843) 567-50-11 или оставьте заявку Оставить заявку

Технические данные

  • ХАРАКТЕРИСТИКИ
  • ПРИМЕНЕНИЕ
  • ДОКУМЕНТАЦИЯ

Основные функции:

  • транспортный режим (поддержания постоянной частоты вращения вала мотора).
  • режим быстрого перемешивания (максимальная частота вращения вала мотора).
  • режим разгрузки (без функции поддержания частоты вращения).

Описание работы:

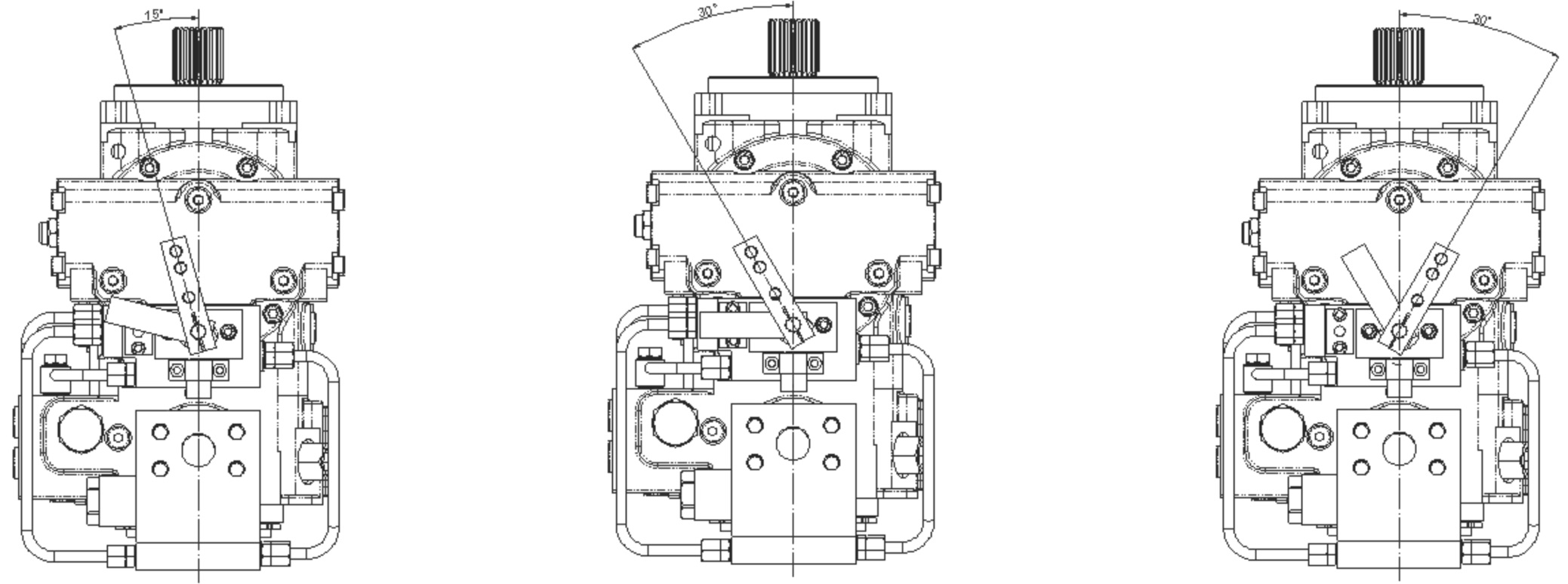

  • при отклонении рычага управления влево на первое фиксированное положение, управление насосом осуществляется через клапан перепада, при этом частота вращения вала мотора будет постоянна при изменении частоты вращения вала насоса
  • при отклонении рычага управления влево второе фиксированное положение, управление насосом осуществляется минуя клапан перепада, при этом частота вращения вала мотора будет максимальной и изменяться в зависимости от изменения частоты вращения вала насоса.
  • при отклонении рычага управления вправо на угол от 0 до 30°, управление насосом осуществляется непосредственно пропорциональным механизмом сервоуправления – рабочий объем насоса изменяется пропорционально от угла отклонения.
Технические характеристики:

Параметр
Значение
Рабочий объем Vg, см3/об
  • минимальный
  • максимальный

0
90
Частота вращения вала n, об/мин
  • минимальная
  • номинальная
  • максимальная
  • максимальная пиковая (∆P=20МПа)

500
2000
3050
3300
Подача Q, л/мин
  • номинальная
  • максимальная

171
260,8
Давления нагнетания ∆PH, МПа
  • номинальное
  • максимальное
  • максимальное пиковое

25
40
45
Давление настройки предохранительных клапанов, ∆Pr.v., МПа
35
Давление настройки клапана отсечки Pc, МПа
35
Давление подпитки Pn, МПа
  • при Vg=0
  • при Vg≠0

2,7
2,3
Мощность потребляемая N, кВт
  • номинальная (при nnom, Vg max, PH max)
  • максимальная (при nmax, Vg max, PH max)

80,2
194,8
Крутящий момент T, Нм
  • номинальный (при nnom, Vg max, PH max)
  • максимальный (при nmax, Vg max, PH max)

404,7
643
Давление дренажа Pдр, МПа
  • максимальное рабочее
  • максимальное пиковое (t<5 min)

0,25
0,5
