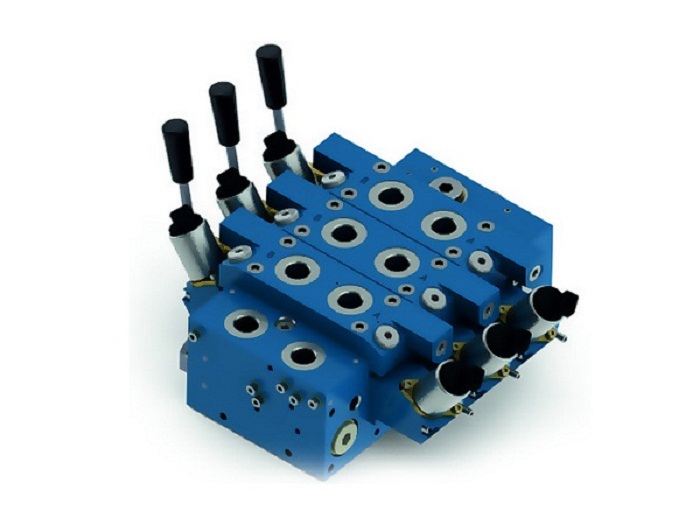

Гидрораспределитель 03РС120 с функцией LS

Категория
ГИДРОРАСПРЕДЕЛИТЕЛИ

Модель
Гидрораспределитель 03РС120 с функцией LS

Гидрораспределители секционные серии 03РС120 предназначены для регулирования изменения направления движения или пуска и останова потока рабочей жидкости на рабочих органах (гидромоторы, гидроцилиндры) в гидравлических системах машин и механизмов.

Основные варианты исполнения

Варианты исполнения не заполненны или отсутствуют на нашем складе. Свяжитесь с нашим специалистом или оставьте заявку. Позвоните: +7 (843) 275-83-40 или оставьте заявку Оставить заявку

Технические данные

  • ХАРАКТЕРИСТИКИ
  • ПРИМЕНЕНИЕ
  • ДОКУМЕНТАЦИЯ

Назначение:

Гидрораспределители секционные серии 3РС120 предназначены для регулирования изменения направления движения или пуска и останова рабочей жидкости на рабочих органах (гидромоторы, гидроцилиндры) в гидравлических системах машин и механизмов. Реализована функция "Load Sensing".

Особенности конструкции:

1. Гидрораспределитель секционный (установка до 8 секций).

2. Золотники с пропускной способностью 30, 50, 75, 100, 120 л/мин.

3. В корпуса напорной и рабочих секций встраиваются клапаны - компенсаторы, тем самым обеспечивается возможность независимого от нагрузки регулирования  скорости на нескольких рабочих органах одновременно (функция LS "Load Sensing").

4. Управление электрогидравлическое с ручным дублированием; подвод давления к электрогидравлическим клапанам обеспечивается через редукционный клапан, встроенный в сливную секцию.

5. Возможна установка клапанов в рабочих отводах (обратных, предохранительных и обратно-предохранительных).

Технические характеристики:



Условный проход, мм

16

Максимальный расход,  л/мин.

    - в канале Р,

    - в канале А. В.



260

120

 Максимальное давление, МПа (кгс/см2 )

    - в канале Р, А. В,

    - в канале Т.



42(420)

3,5(35)

Диапазон настройки клапана в напорной секции, МПа (кгс/см2 )

1-42 (10-420)

Номинальный перепад давления на компенсаторах рабочих секций, МПа (кгс/см2 )

0,7 (7)

Диапазон давления управления. МПа (кгс/см2 )

-минимальное

-максимальное



0,6 (6)

2 (20)

Внутренняя герметичность (максимальные внутренние утечки по каждой линии при давлении 35 МПа и вязкости масла 30+5 сСт) см3/мин, не более



50

Масса

27



Применение:

Применяются в следующих видах техники: экскаваторы, краны, планировщики, манипуляторы, коммунальные машины, сельхозтехника.
